Rdm : l’effort tranchant (2)

0
5715

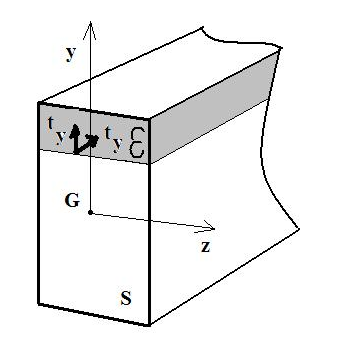

Nous pouvons écrire l’équilibre de la calotte en remarquant que les contraintes tangentielles selon l’axe y s’annulent.

Cette expression appelée formule de Collignon, donne la valeur de la contrainte tangentielle due à l’effort tranchant Ty dans « S ».

Exercice 1

Exprimer la variation des contraintes tangentielles dans une section rectangulaire soumise à Ty.







 La contrainte ty qui est représentée correspond à ty dans le plan horizontal. Selon Cauchy cette contrainte est identique dans le plan de la section « S ».On peut remarquer que les contraintes tangentielles sont maxi au centre de la section et que la répartition est de forme parabolique.

Exercice 2

Soit une section circulaire soumise à l’effort tranchant Ty appliqué en G. Exprimer la variation des contraintes tangentielles dans cette section.

Pour exprimer le moment statique de l’aire de ε par rapport à l’axe Gz il faut préalablement calculer l’aire de ε et son centre de gravité.

1.0 Surface du secteur circulaire AOB

2.0 Centre de gravité du secteur circulaire AOB

3.0 moment statique de ε par rapport à Gz S2 : surface du triangle AOB

Cette équation représente la variation de ty en fonction de « y » (ordonnée du point « m »). La courbe définie par cette variation correspond à une parabole.

Suite : rdm : l’effort tranchant (3)
